小型挖掘机电磁阀的工作原理是每个操作手的必修课!

文章出处:责任编辑:查看手机网址
扫一扫!小型挖掘机电磁阀的工作原理是每个操作手的必修课!扫一扫!
人气:-发表时间:2015-09-24 09:25【

小型挖掘机上的电磁阀有很多种,首先我们要知道电磁阀工作原理,挖掘机械的电磁阀是利用电磁铁推动阀芯来控制压缩空气方向,从而控制气动执行器开关方向的。电磁换向阀根据不同要求可实现两位三通、两位五通等。

小型挖掘机用电磁阀

小型挖掘机用电磁阀

一、电磁阀的结构:线圈、磁铁、顶杆。

小型挖掘机的电磁阀工作原理是当线圈接通电流后,产生了磁性,跟磁铁相互吸引,磁铁就拉动顶杆,关闭电源,磁铁和顶杆复位,就完成了作业过程。

二、小型挖掘机上操作电磁阀用的电磁铁分为交、直流两种

交流电磁铁的电压一般为220V,其特点启动力较大,换向时间短,价廉。但是当阀芯卡住不够而使铁芯吸不上时,电磁铁容易因电流过大而烧坏,所以工作可能性较差,动作有冲击,寿命较短。直流电磁铁电压一般为24V,其优点是工作可靠,不会因阀芯卡住而烧坏,寿命长。

三、电磁阀的分类

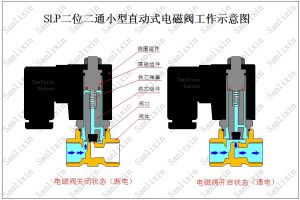

1、直动式电磁阀

直动式电磁阀

(直动式电磁阀工作原理)

通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打来。断电时,电磁阀消失,弹簧把关闭件压在阀座上,阀门关闭。其特点是在真空、负压、零压时能正常工作,但是通径一般不超过25mm。

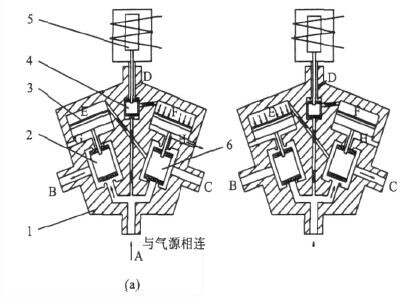

2、先导式电磁阀

先导式电磁阀

(先导式电磁阀工作原理)

通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开。断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。其特点是流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。

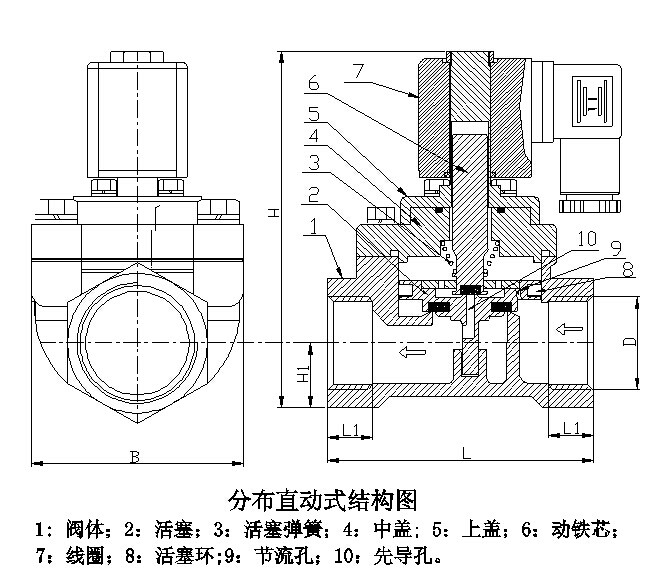

3、分布直动式电磁阀

分布直动式电磁阀

分布直动式电磁阀工作原理)

它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。其特点是在零压差或真空、高压时亦能可调动作,但功率较大,要求必须水平安装。

山东德州宝鼎液压机械有限公司专业生产中小型履带挖掘机轮式挖掘机、轮式抓木机的制造厂家,拥有近30年的液压设计及制造经验,宝鼎打造的小型挖掘机上采用的电磁阀均为国内知名品牌,其相关技术在国内同行业中也是独树一帜。
